Wohnungsstationen

PRODUKTE

Wohnungsstationen mit step a valve Technologie

  • mit einer EnEV konformen, außenwitterungsgeführten Mischerregelung für die Fußbodenheizung
  • per Schrittmotorventil geregelte Warmwasserbereitung im Durchflussprinzip
  • Temperaturvorhaltungsventil mit Stellantrieb integriert
  • Verrohrung in Edelstahl 18 x 1 mm

Ein Microprozessor geregelter Controller in Verbindung mit einem step a valve Schrittmotorventil ersetzt den bisher üblichen Proportionalregler bei Wohnungsstationen.

Außenwitterungsregelung der Fußbodenheizung:
Die Vorlauftemperatur der Fußbodenheizung wird außenwitterungsabhängig geregelt. Bei kälteren Temperaturen wird die Vorlauftemperatur angehoben, bei Wärmeren abgesenkt. Damit entspricht die Regelung voll der Energieeinsparverordnung! (eine Festwertregelung entspricht dieser nicht)

Trinkwarmwasserbereitung im Durchflussprinzip:
Das Trinkwarmwasser wird im Durchflussprinzip nur während der Anforderung über einen Edelstahl-Plattenwärmetauscher erwärmt. Ein Temperatur- und Durchflusssensor nach dem Vortex-Prinzip erfasst die Temperaturen und Durchflüsse. Der Controller regelt mittels eines step a valve Schrittmotorventils die notwendige Heizenergie für den Plattentauscher. Der Plattentauscher wird nicht warm vorgehalten. Unnötiger Zirkulationsverlust wird vermieden und eine vermehrte Legionellenbildung effektiv verhindert.

Legende:

  1. Einbauschrank
  2. Anschlussschiene mit Kugelhähnen
  3. Plattenwärmetauscher
  4. step a valve Schrittmotorventil
  5. Temperatur- und Durchflusssensor nach Vortex-Prinzip
  6. Kaltwasserabgang
  7. Kaltwassermaximalbegrenzer (optional)
  8. Entlüftung und Entleerung
  9. Schmutzfänger KW
  10. Schmutzfänger HV
  11. Passstück Kaltwasser-Zähler 3/4″ – 110 mm
  12. Passstück Wärmemengen-Zähler 3/4″ – 110 mm
  13. Temperaturvorhaltungsventil (Bypass) mit Stellantrieb
  14. Controller
  15. Fußbodenregelgruppe (Niedertemperatur NT)
  16. Heizkörperabgang (Hochtemperatur HT) – optional
strasshofer-schema-wohnungsstation

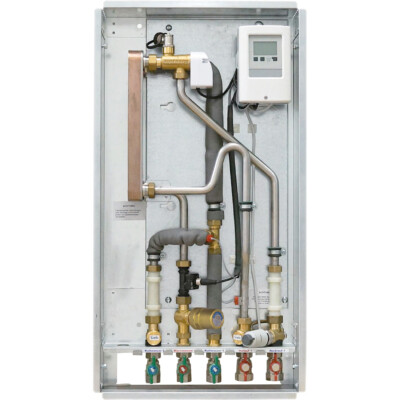

strasshofer-BM-T

WOHNUNGSSTATION
BM-T

strasshofer-BM-WP3

WOHNUNGSSTATION
BM-WP 3

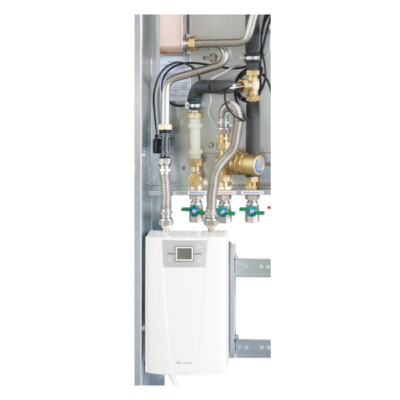

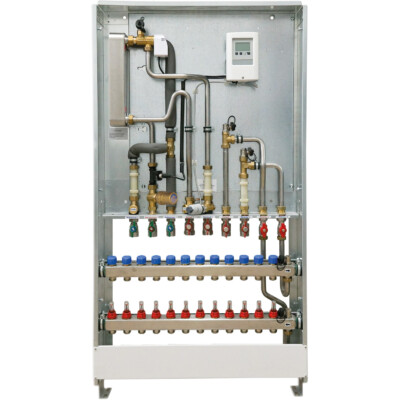

strasshofer-BM-WP4

WOHNUNGSSTATION
BM-WP 4

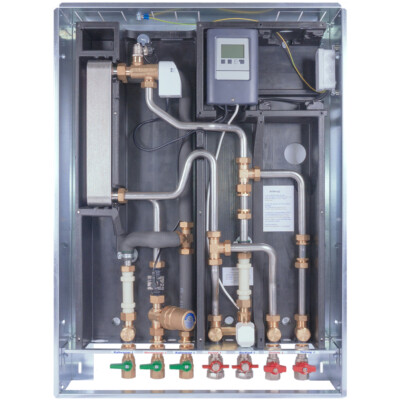

strasshofer-BM-H

WOHNUNGSSTATION
BM-H

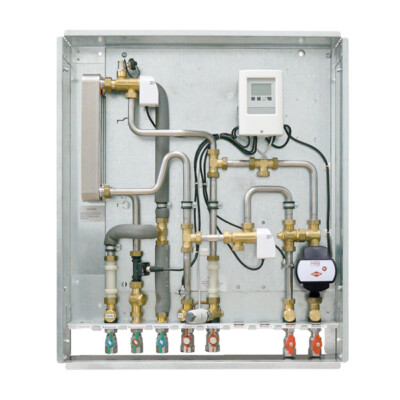

strasshofer-BM-HF

WOHNUNGSSTATION
BM-HF

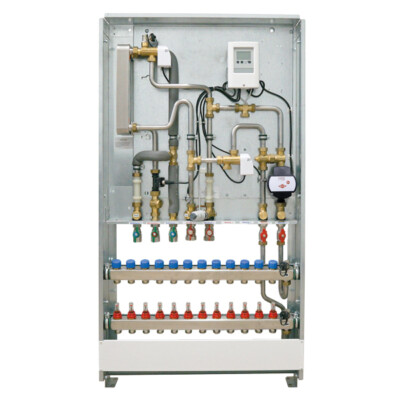

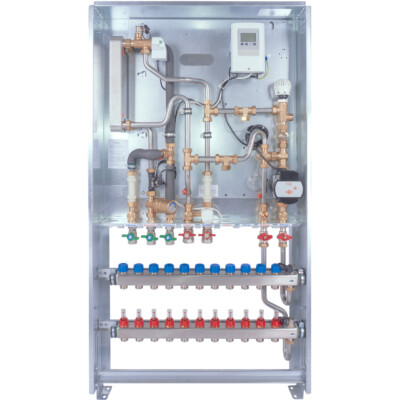

strasshofer-BM-F

WOHNUNGSSTATION
BM-F

strasshofer-BM-piccolo

SYSTEMTAUSCHER
BM-piccolo

strasshofer-BM-piccolo

SYSTEMTAUSCHER
BM-piccolo
