Wärmemengenzähler mit TT-WMZr ¾”

VORMONTIERTE VERTEILERSTATION

Wärme­mengen­zähler
TT-WMZr ¾"

  • senkrecht

Unsere vormontierten Verteiler­stationen sparen Ihnen wert­volle Zeit auf der Baustelle. Die Verteiler­stationen sind ganz nach Ihren Wünschen individuell vor­ge­fertigt und werden anschluss­fertig und termin­gerecht auf Ihrer Baustelle an­ge­liefert. Keine Selbst­montage vor Ort und keine fehlenden Bauteile mehr.

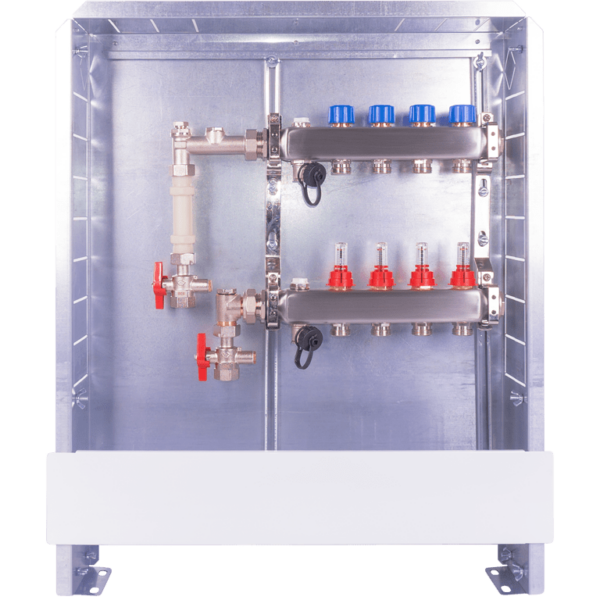

Vormontierte Verteiler­station TT-WMZr ¾” bestehend aus:

Verteiler­schrank TT-VS-110T / TT-VS-A
Unter­putzschrank TT-VS-110T, Höhe: 700 – 800 mm, Tiefe: 110 – 150 mm
Aufputzschrank TT-VS-A, Höhe: 900 mm, Tiefe: 140 mm

Heiz­kreis­verteiler VA-FBif / DYNA-if
VA-FBif mit Durch­fluss­mengen­messer 0-5,0 l/min, absperrbar
DYNA-if mit Durchflussanzeiger 0-5,0 l/min

Wärme­mengen­zähler-Einbau­satz TT-WMZr ¾”
für Wärme­mengen­zähler bis 1,5 Qn mit
Rücklauf bestehend aus 1x Kugelhahn ¾” M10, 1x Strangregulierverschraubung, 1x Zähler-Passstück* 110 mm, 1x Verschraubungsteil
Vorlauf bestehend aus Winkelanschluss, 1x Kugelhahn ¾” M10, 2x Entlüftungsventil ½”, 2x Füll- und Entleerhahn ½”, 2x Verteilerendstopfen 1″

Anschluss­variante – rechts oder links möglich
