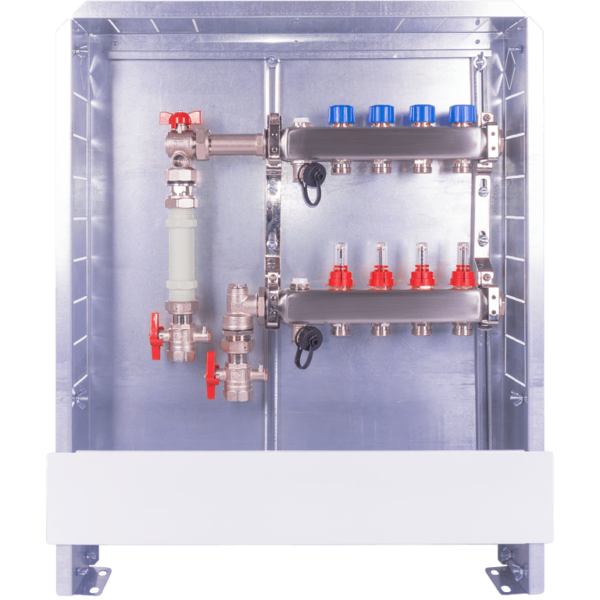

Wärmemengenzähler mit TT-WMZs 1″ 130

VORMONTIERTE VERTEILERSTATION

Wärmemengen­zähler
TT-WMZs 1" 130

  • senkrecht

Unsere vormontierten Verteiler­stationen sparen Ihnen wert­volle Zeit auf der Baustelle. Die Verteiler­stationen sind ganz nach Ihren Wünschen individuell vor­ge­fertigt und werden anschluss­fertig und termin­gerecht auf Ihrer Baustelle ange­liefert. Keine Selbst­montage vor Ort und keine fehlenden Bauteile mehr.

Vormontierte Verteiler­station TT-WMZs 1″ 130 bestehend aus:

Verteiler­schrank TT-VS-110T / TT-VS-A
Unter­putzschrank TT-VS-110T, Höhe: 700 – 800 mm, Tiefe: 110 – 150 mm
Aufputzschrank TT-VS-A, Höhe: 900 mm, Tiefe: 140 mm

Heiz­kreis­verteiler VA-FBif / DYNA-if
VA-FBif mit Durch­fluss­mengen­messer 0-5,0 l/min, absperrbar
DYNA-if mit Durchflussanzeiger 0-5,0 l/min

Wärme­mengen­zähler-Einbau­satz TT-WMZs 1″ 130
für Wärme­mengen­zähler bis 2,5 Qn mit
Rücklauf bestehend aus 2x Kugelhahn 1″, 1x mit M10, 1x Zähler-Passstück* 130 mm, 1x Verschraubungsteil
Vorlauf bestehend aus Winkelanschluss, 1x Kugelhahn 1″ M10, 2x Entlüftungsventil ½”, 2x Füll- und Entleerhahn ½”, 2x Verteilerendstopfen 1″

Anschluss­variante – rechts oder links möglich
